很多人區分不清二次元影像儀中的光柵尺和磁柵,今天我們來講講它們的區別在哪里。

       光柵尺—利用光的干涉和衍射原理制作而成的傳感器。當兩塊柵距相同的光柵疊放在一起，同時讓線紋構成一微小角度，這時在平行光照射下，與刻線垂直方向上就能看到對稱分布的明暗相間的條紋，稱為莫爾條紋，因此莫爾條紋是光的衍射和干涉作用的總效果。當光柵移動一個小柵距時，莫爾條紋隨之移動一個條紋間距，這樣，我們測量莫爾條紋的寬度就比測量光柵線紋寬度容易的多。此外，由于每條莫爾條紋都是由許多光柵線紋的交點組成，當線紋中有一條線紋有誤差時（間距不等或傾斜），這條有誤差的線紋和另一光柵線紋的交點位置將產生變化。但是，一條莫爾條紋是由許多光柵線紋交點組成，因此，一個線紋交點位置的變化，對于一條莫爾條紋來講其影響就非常小了，所以莫爾條紋可以起到放大和平均的作用。

       磁柵尺—利用磁極的原理制作而成的傳感器。基尺是被均勻磁化的鋼帶。S和N極均勻間隔排列在鋼帶上，通過讀數頭讀取S，N極的變化來記數。

       光柵尺的安裝比較靈活，可安裝在機床的不同部位。

       光柵尺受溫度影響較大，一般使用環境在40攝士度以下。（三坐標測量機一般都要求在恒溫橫濕環境下測量，保證測量精度。） 敞開式磁柵尺容易受磁場影響，封閉式磁柵尺則無此困擾，但成本較高。

光柵尺與磁柵尺外形對比：

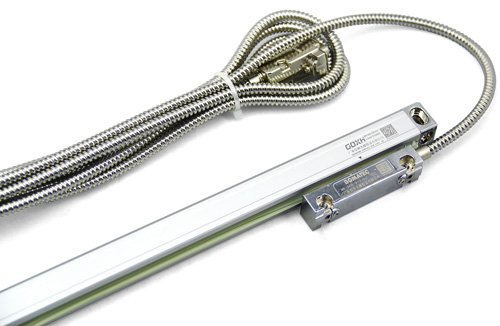

光柵尺：

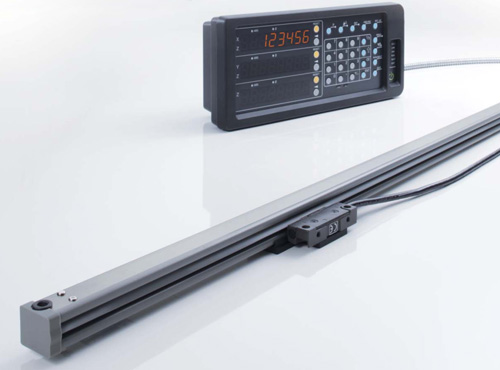

磁柵尺：
