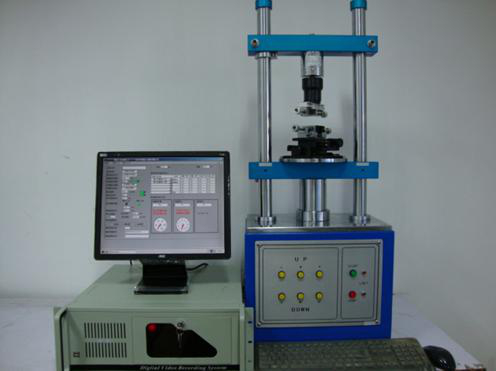

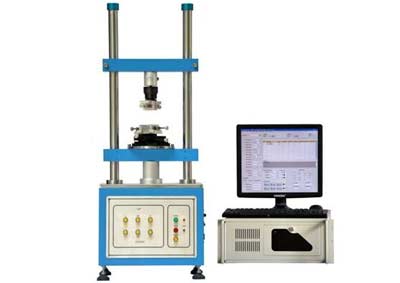

- 一.插拔力試驗機簡介
插拔力試驗機適用于各種手機及電腦周邊連接器的插拔力試驗，本機能解決各種連接器測試的夾具問題，及測試時公母連接器能自動對準，不會有吃單邊的問題。本機器適用于各種連接器之插入力及拔出力測試，利用視窗中文畫面設定，操作簡單方便，且所有資料皆可儲存（試驗條件，位移曲線圖，壽命曲線圖，檢查報表等等）。該儀器為客戶定制。可以滿足測試速度 5-1000mm/min(可擴展至 3000mm/min),采樣速率可以達到 20000/S。
二. 插拔力試驗機型號
產品型號：MX-1220SR
三. 技術參數
最大測試荷重:100kg
最小分解度：0.01
最大測定高度：150mm
測定速度范圍：5~1000mm/min
XY 軸移動范圍：0-75mm
傳動機構 ：滾珠絲桿
四．測試項目：
★連接器單孔插拔試驗
★連接器整排插拔試驗
★連接器單 Pin 與塑膠保持力試驗
★連接器 NORMAL FORCE 測試
★一般壓縮，拉伸破壞試驗
★恒定拉力測試
★恒定壓力測試
★連接器插拔壽命試驗
★彈片壓力測試
五．機器特點：
※可列印儲存圖形（插拔位移曲線圖，壽命曲線圖，檢查報表，十字跟蹤曲線）
※測試條件介由電腦畫面設定，方便且快速（含插拔行程，速度，暫停時間等）
※測試資料儲存于硬碟（每一筆資料皆可儲存，不限次數）
※檢驗報表抬頭內容可隨時修改
※檢驗報表可轉檔至做編輯
※恒定拉壓力設定力值百分比保護
※荷重雙重保護，以有效保護荷重元
※測試數據可隨時作修正測試
※測試單位可以轉換
※可以自動做數據統計（平均值，最大值，最小值）
*免費培訓；本設備自送貨當天起免費保修12個月，終身維護；產品詳細配置表： 序號 名稱 數量 備注 1、 測試主機 1 臺 本公司自主設計研發。 2、 電腦 1 臺 CPU：英特爾 1620，2.7G 雙核 。主板：技嘉 。內存：金士 頓 2G。硬盤：希捷 500G。電源：航嘉 300W。 3、 顯示器 1 臺 飛利浦/AOC 品牌。 4、 軟件 1 套 本公司自主研發。 5、 電機 1 臺 松下伺服電機 6、 荷重數據采集卡 1 張 本公司自主研發。 7、 絲桿 1 根 臺灣 TBI 8、 位移數據采集卡 1 張 本公司自主研發。 9、 傳感器 1 只 德國 TEC SIS。 10、 荷重采集數據線 1 根 / 11、 位移采集數據線 1 根 / 12、 阻抗測試系統 1 套 本公司自主研發。
*交貨期：訂單合同生效收到訂金后10個工作日內發貨，交貨地點：貴司；
*發貸包含運費，調試培訓費；
*付款方式：預付 50%貨款，貨到驗收當天付清剩余尾款。
